Regolatore doppio-setpoint

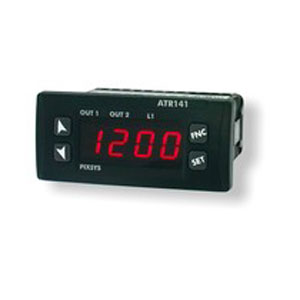

regolatore ATR 141 strumento di misura per applicazioni industriali

Regolatore 32x74mm, Singolo Loop di controllo, Display a 4 cifre. Caratterizzato da un'elevata configurabilità che si traduce in un ridotto numero di codici prodotto.
Ingresso universale configurabile per vasta gamma di sensori di processo adatti ad applicazioni in ambito industriale e civile. Uscite selezionabili come comando/allarme/evento. Opzione seriale RS485 Modbus/Slave.
Semplicità di utilizzo da parte dell'utente e ausili alla configurazione veloce per l'installatore/responsabile di processo con le MEMORY-CARD o il software di parametrizzazione e registrazione LABSOFTVIEW.


Codici d’ordine

ATR141-AD: 1 Ingr. analogico + 2 Relè 8 A + 1 SSR 12Vdc / Alim. 12...24Vac/Vdc
ATR141-A: 1 Ingr. analogico + 2 Relè 8 A + 1 SSR 12Vdc / Alim. 24Vac
ATR141-B: 1 Ingr. analogico + 2 Relè 8 A + 1 SSR 12Vdc / Alim. 230Vac
ATR141-C: 1 Ingr. analogico + 2 Relè 8 A + 1 SSR 12Vdc / Alim. 115Vac
ATR141-ADT: 1 Ingr. analogico + 1 Relè 8 A + 1 SSR 12Vdc + RS485 Modbus RTU Slave / Alim. 12...24Vac/Vdc

Caratteristiche generali

Contenitore: 32x74 (frontale) x 53 mm
Alimentazione: 12...24 Vac/Vdc oppure 24Vac/115Vac/230Vac ±15% 50/60 Hz
Consumo: 2 W
Display: Display 4 digit 0,4 pollici rosso + 3 Led di segnalazione
Condizioni ambientali: Temperatura 0-45 °C, umidità 35..95 uR%
Materiale: Contenitore: Noryl UL94V1 autoestinguente; frontale: PC ABS UL94V0 autoestinguente
Peso: Circa 100 g
Protezione: Pannello Frontale IP65 (con guarnizione) , Contenitore IP30, Morsettiere IP20
Configurazione veloce: Memory Card con/senza batteria, software LABSOFTVIEW

Ingressi

1 configurabile: Selezione TC, K, J, S, R, PT100,PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K), 0/4..20 mA, 0..10 V, Potenziometro 1...6/160 Kohm.
Tempo acquisizione: 66ms (frequenza 15 Hz)

Uscite

2 Relè: 1 Relè 10A/8A - 250 Vac carichi resistivi + 1 Relè 5A - 250 Vac carichi resistivi
1 SSR: 8 Vdc - 20 mA (vers. A/B/C) - 15 Vdc - 30 mA (vers. AD)
Comunicazione seriale: RS485 Modbus RTU - Slave

Caratteristiche Software

Algoritmi regolazione: ON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale, Banda morta
Tuning: manuale o automatico
Opzioni funzionamento: Visualizzatore, Singolo setpoint, Doppio setpoint (selezione da parametro)
Protezioni: Setpoint di comando / allarme - Password di accesso per parametri
Modalità di allarme: Assoluto / Soglia, banda, deviazione superiore e inferiore. Allarmi con ritenuta e riarmo manuale.
Doppia azione : Funzionamento combinato caldo/freddo con doppio P.I.D.
Logica Apri/Chiudi: Comando valvole motorizzate
