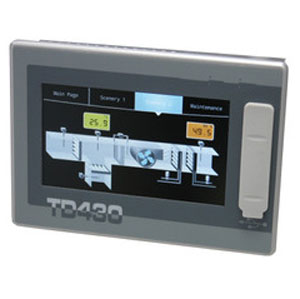

Terminale Touch-screen 4,3" - WinCE

Per Applicazioni Farmaceutiche e alimentari CFR 21-Part11 Compliance TD 430

In linea con la peculiarità delle precedenti linee , anche questa serie integra un soft-PLC (standard IEC 6-1131) con la possibilità di gestire periferiche esterne via RS485, Ethernet, USB o interfaccia CAN oppure di realizzare con l'utilizzo del modulo ETD884 applicazioni stand-alone dove supervisione, logica di controllo e I/O analogico-digitali coesistano in un'unica apparecchiatura, o ancora di optare per soluzioni combinate.
Il runtime Suite rende disponibile soft PLC e ambiente grafico programmabile integrati. Il soft PLC supporta multi-task con esecuzione fino a 10 mS ed include driver di comunicazione Modbus RTU master/slave e Modbus TCP/IP master/slave e CAN Open Master. Grazie all'integrazione di 5 linguaggi diversi secondo standard IEC 61131-3 (SFC -Sequential Function Chart, FBD -Function Block Diagram, LD -Ladder Diagram, ST -Structured Text, IL -Instruction List) ed alla programmazione ad oggetti per la parte di grafica, è possibile realizzare gli applicativi in modo semplice ed intuitivo.
Questo ambiente di sviluppo Suite è utilizzabile anche per la programmazione della gamma Panel-PC , garantendo la portabilità delle applicazioni tra le diverse piattaforme per la massima flessibilità e il contenimento dei tempi di programmazione.


Codici d’ordine del Terminale Touch-screen

TD430-AD: HMi 4,3" con soft-plc + 1 seriale RS485 + 1 CANopen
ETD884-AD: Espansione 2 An. 16bit/1msec (per celle di carico) + 8 Ing. + 8 Statiche + 2 uscite Volt/mA

Caratteristiche generali del Terminale Touch-screen

Contenitore: 140x100 (frontale) x 38
Alimentazione: 12...24Vac/Vdc ±15% 50/60 Hz
Consumo: 3,7W
Display: LCD TFT touch screen 4.3" risoluzione 480x272 pixel 16 milioni di colori, (lifetime typ. 50,000 hours @25°C)
Condizioni ambientali: Temperatura 0-45 °C, umidità 35..95 RH%
Materiale: Frontale: alluminio con copertura in policarbonato; Contenitore: acciaio cromato
Peso: Circa 476 gr
Protezione: IP54 (Frontale) , IP20 (Contenitore e Morsettiere)
Espansione su connettore: ETD884-AD Espansione 2 ingressi cella di carico con alimentatore celle integrato, 8 ingressi digitali, 2 ingressi Encoder 24bit PNP/TTL, 8 uscite digitali, 2 uscite analogiche V/mA, 4 ingressi NTC/PTC/V/mA;

Caratteristiche Hardware e porte di comunicazione

Processore: ARM V4i 200 MHz
Memoria: Flash 256 MB
Seriale di comunicazione : RS485 galvanicamente isolata
Bus di campo: CAN galvanicamente isolata
USB: 1 USB device per programmazion esu frontale + 1 USB 2.0 su retro
Ethernet: 1 Ethernet 10/100 Base-T su connettore RJ45
Memorycard: Lettore SD/MMC

Caratteristiche Software del Terminale Touch-screen

Sistema operativo: Windows CE 6.0 R3
Programmazione logica: LogicLab ( Suite),linguaggi a scelta secondo standard IEC 61131-3
Programmazione interfaccia grafica : PageLab ( Suite)
Protocolli di comunicazione : Modbus RTU Master/Slave: Modbus TCT/IP mASTER/sLAVE; CAN Open Master; Free port per Modem o proprietary devices
Clock: Real-Time clock con batteria di Back-up
