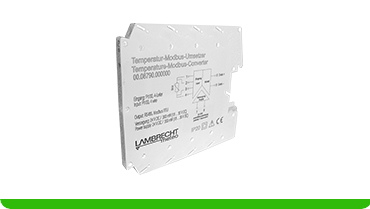

Convertitore Pt-Modbus
DAL SEGNALE ANALOGICO ALLO STANDARD DEL SETTORE
I convertitori Pt100- e Pt1000-Modbus acquisiscono il segnale di misura di un Pt100 risp. sensore di temperatura Pt1000 e rendere disponibile il valore misurato per l'interrogazione tramite Modbus RTU (RS485). Grazie alla semplice assegnazione degli indirizzi da 1 a 99 mediante interruttori di codice, è possibile integrare rapidamente fino a 99 sensori di temperatura in un bus.
Come gli altri sensori Lambrecht Modbus RTU, anche il convertitore Pt-Modbus dispone di registri di autoconfigurazione (mappatura). In questo modo possono essere riconosciuti automaticamente dal data logger met[LOG] e creati per la misurazione con la semplice pressione di un pulsante.
| N. di identificazione: | 00.08790.000000 (Convertitore Modbus Pt100) · 00.08790.010000 (Convertitore Modbus Pt1000) |
| Campo di misura: | -40 ... +80 °C |
| Ingresso segnale: | 1,5 kV |
| Alimentazione sensori Pt100: | 1 mA |
| Autobus RS485: | nessun isolamento galvanico |
| Cambio indirizzo: | 2 commutatori di indirizzo per 10 + 1 · max. utenti autobus: 99 |
| Tasso di misurazione: | 1 misura/s |
| Condizioni ambientali: | -40...+80 °C |
| Alimentazione elettrica: | 50Hz (1 min.) |
| Tensione di alimentazione: | 18...30 VCC |
| Massimo. consumo energetico a 24 V CC: | 300 mW |
| Massimo. resistenza di linea: | 10 Ohm/linea |
| Progetto: | Guida DIN 35 mm, EN 50022 |
| Protocollo software: | Modbus-RTU |
| Formato dei dati: | 19200, 8, Mi, 1 |
| Dimensioni: | 6,2 x 92 x 101 mm |
| Classe di protezione: | PI 20 |
| Peso: | ca. 30 gr |
| Standard EMC / Sicurezza elettrica: | EN 61326, EN 55011, CISPR11 Kl. B, EN 61010-1 |
| Tecnologia di connessione: | 4 fili, morsetti a vite, sezione del conduttore max. 2,5mm 2 |
