Sensore temoeratura del modulo
Per gli impianti fotovoltaici

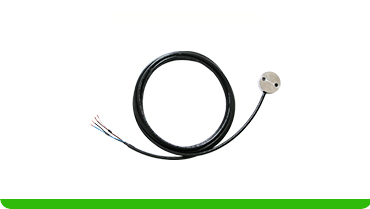

Il sensore (829) è stato sviluppato appositamente per misurare la temperatura del modulo di sistemi fotovoltaici (FV). Come elemento di misura viene utilizzato un resistore di misura Pt100, protetto in un corpo in alluminio resistente all'acqua di mare. Una conduzione ottimale del calore tra il corpo e l'elemento di misura è ottenuta mediante uno speciale composto di colata. La temperatura può essere misurata in un circuito a 4 fili tramite il cavo collegato in modo permanente. Questo e il cavo schermato rendono la misura meno sensibile alle interferenze esterne.
| N. di identificazione | 00.08290.000030 |
|---|---|
| Campo di misura | -40...+105 °C |
| Precisione | (0.3 + 0,005 · |T|) |
| Autoriscaldamento a 0 °C | < 0,5 K/mW |
| Corrente di misura (DC) a 25 °C | 1,0mA |
| Campo di applicazione | -40...+105 °C |
| Corrente di picco massima consentita a 25 °C | 3,0 mA |
| Resistenza di isolamento | > 10 MΩ |
| Elementi di misurazione | Pt100 F 0,3 risp. EN 60751 |
| Dimensioni | Lunghezza cavo: 3000 mm · Spessore corpo: 10 mm · Ø corpo: 39,5 mm |
| Classe di protezione | IP 67 |
| Peso | 0,4 kg |
| Cavo | Lunghezza 3 m, schermato, con raggio di curvatura = 41 mm · (omologazione UL/cUL UL-Style 20233) |
| Accessori (ordinare separatamente) | Convertitore Modbus PT100 |
