Marittimo NMEA

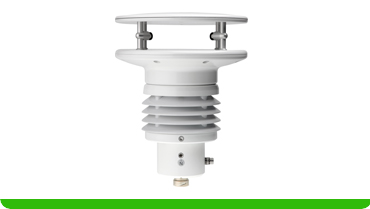

u[sonico]WS6-NAV Sensore meteorologico

IL SENSORE MARITTIMO ALL-IN-ONE PER SEI PARAMETRI METEOROLOGICI



u[sonic]WS6-NAV è un sensore meteorologico compatto senza parti mobili. I parametri del vento sono misurati con tecnologia ad ultrasuoni. Il suo robusto alloggiamento in alluminio resistente all'acqua di mare garantisce l'utilizzo in condizioni difficili su navi e turbine eoliche. Il riscaldamento integrato mantiene il sensore meteorologico privo di ghiaccio anche in condizioni estreme fino a -50 C. Il sensore ha un'uscita NMEA 0183 secondo lo standard marino.

La sicurezza è una priorità assoluta in alto mare. L'u[sonic]WS6-NAV è stato testato da istituzioni ufficiali ed è certificato secondo lo standard EN 60945 per l'equipaggiamento marittimo. E' necessaria una manutenzione minima per il sensore, non sono necessarie calibrazioni di routine. L'alloggiamento protettivo lamellare può essere facilmente smontato per pulire o sostituire il cappuccio sinterizzato del sensore di umidità-temperatura all'interno.

Sei parametri di misurazione: direzione del vento, velocità del vento, temperatura dell'aria, umidità dell'aria, pressione barometrica, temperatura del punto di rugiada (valore calcolato)
Installazione semplice con un solo collegamento via cavo
Funzionamento senza usura grazie all'assenza di elementi di misura in movimento
Di facile manutenzione grazie al riparo di protezione a lamelle rimovibile

N. di identificazione: 00.16480.100200 tappo a baionetta
00.16480.100000 tappo M16
Mis. intervallo direzione del vento: 0...359,9°
Mis. gamma velocità del vento: 0...65 m/sec
Mis. intervallo temperatura dell'aria: -40...+70 °C
Mis. gamma rel. umidità: 0...100 % ur
Mis. intervallo pressione barometrica: 300...1100 mbar
Precisione direzione del vento: < 2° (> 1 m/s) RMSE
Precisione velocità del vento: 0,2 m/s RMSE (v < 10 m/s) ; ± 2 % RMSE (10 m/s < v < 65 m/s)
Precisione temperatura dell'aria: 0,1K (0...60 °C); 0,2K (-40...0 °C)
Precisione rel. umidità: tipicamente 1,5 % (0...80 %) ur; 2 % (> 80 %) ur
Precisione pressione barometrica: 0,5 mbar (a 20 °C)
Risoluzione direzione del vento: 0,1°
Risoluzione velocità del vento: 0,1 m/sec
Risoluzione temperatura dell'aria: 0,1 °C
Delibera rel. umidità: 0,1 % ur
Risoluzione pressione barometrica: 0,1 mbar
Soglia di attivazione: 0,1 m/sec
Protocolli: NMEA 0183 (altri protocolli su richiesta)
Interfaccia: RS-485 (in modalità compatibilità RS-422)
Tasso di misurazione: 0,1...10Hz
Condizioni operative: -40...+70 °C (con riscaldamento: -50...+70 °C); 0...100 % ur
Tensione di alimentazione: senza riscaldamento: 6...60 VDC; con riscaldamento: 24 V AC/DC ± 20 %
Consumo attuale: sensore: tipicamente 50 mA a 24 VDC; con riscaldamento: max. 10 A a 24 V CA/CC
Dati di riscaldamento: configurabile in fabbrica: 60 W (standard con baionetta); 120 W; 240 W (di serie con M16)
Dimensioni: vedere il disegno dimensionale nel manuale dell'utente
Abitazione: alluminio resistente all'acqua di mare (verniciato RAL 9003)
Classe di protezione: IP66; IP 67
Peso: ca. 3,1 kg
Standard: Linea guida bassa tensione: 72/23 EWG
Classe di protezione: DIN EN 60529
MIL-STD-810G
DIN EN 50121-4:2016
Nebbia salina: EN 60945
IEC 61724-1
Cold test Ad acc. DIN EN 60068-2-1 (01/2008)
Prova di condensa CH sec. secondo ISO 6270-2 (09/2005) e DIN EN ISO 12944-6 (07/1998), categoria C4
Test in nebbia salina secondo DIN EN ISO 7253 (04/2002) e DIN EN ISO 12944-6 (07/1998) ), categoria C4
Standard EMC / Sicurezza elettrica: UNI EN 60945; DIN EN 61000-4-2, 3, 4, 6, 11
Scarica Scheda Tecnica Invia Mail per informazioni Consulta Marittimo NMEA
